GL2X40 KN Máquina de tração de tensão de dois condutores de alta tensão

GL2X40 KN Máquina de tração de tensão de dois condutores de alta tensão

Como escolher o tensor hidráulico de dois condutores certo para linhas de média e alta tensão?

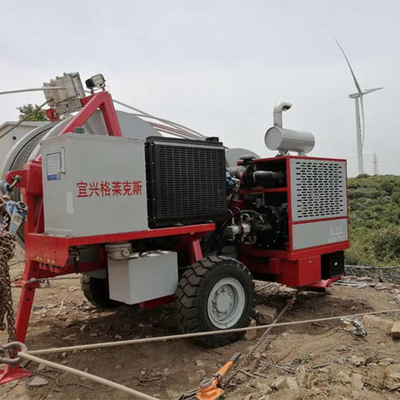

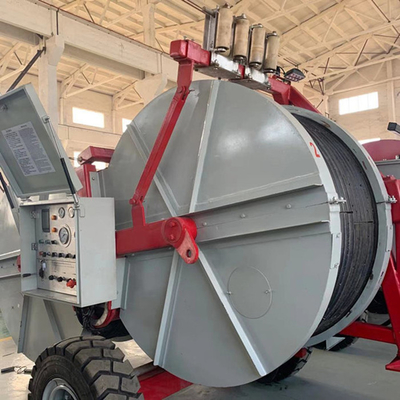

O tensor hidráulico GL-2×40 da GALAXY foi concebido para operações de enrolamento de duplo condutor, oferecendo alta precisão e estabilidade em projetos de linhas de transmissão de média e alta tensão.Equipado com um poderoso motor diesel Cummins e sistemas hidráulicos alemães Rexroth, oferece um desempenho fiável em terrenos diversos, incluindo regiões montanhosas e redes urbanas.

Aplicação:

Ideal para a tensão de cordas de condutores de dois feixes de até 630mm2 em áreas montanhosas, e até 720mm2 em terrenos planos.e instalação de cabos de carga de 500 kV.

Principais vantagens:

• Tensão sincronizada de tambor duplo

• Força de tração forte: até 2 × 45 kN intermitente

• Componentes premium: Cummins, Rexroth, Eton, WIKA

• Adequado para vários tipos de condutores e tamanhos de cabos

• Optimizado para planícies e terrenos complexos

Especificações técnicas:

Valor do parâmetro

Tração máxima intermitente 2 × 45 kN

Tração contínua máxima 2 × 40 kN

Velocidade máxima de tração 2,5 km/h

Velocidade máxima 5 km/h

Puxar à velocidade máxima de 2 × 20 kN

Força máxima de travagem intermitente 2 × 35 kN

Diâmetro da roda de touro 1300 mm / 1500 mm

Fenda número 40

Diâmetro da corda (máximo) 24 mm

Diâmetro do condutor (máximo) 40 mm

Tamanho do rolo da corda (L × W × H) 4300 × 2250 × 2700 mm

Peso total: 5800 kg

Motor Cummins, 77 kW (103 cv)

Princípio de funcionamento

O motor diesel impulsiona um sistema de tambor hidráulico duplo para manter a tensão equilibrada em ambos os condutores, com ajuste em tempo real através de válvulas hidráulicas Rexroth.Desdobramento sincronizado com um mínimo de tensão do condutor.

Perguntas frequentes:

P: Pode ser utilizado para cabos ADSS ou OPGW?

R: Sim, é adequado para ambos, com os acessórios certos.

P: Este modelo é adequado para terrenos irregulares?

R: Absolutamente. Sua estrutura estável e sistema de rodas duplas são projetados para ambientes acidentados.
